Dipolstrahlung

Das Programm bietet verschiedene Möglichkeiten, die Strahlung des Hertzschen Dipols zu veranschaulichen. Bekannte und neuartige Darstellungen sollen helfen, verschiedene Charakteristika der Dipolstrahlung aufzuzeigen.

dip_3h_3d_kk dip_1h_kk_

Videoclips aus dem Programm DIPOL-ST

 Angeboten werden:

  • Hertz'scher Dipol und Stabdipol
  • Elektrische Feldlinien in der zweidimensionalen Darstellung
  • Elektrische Feldlinien und magnetische Feldlinien in der 3D-Darstellung
  • E- und H-Vektoren für einen Strahl in der Äquatorialebene.

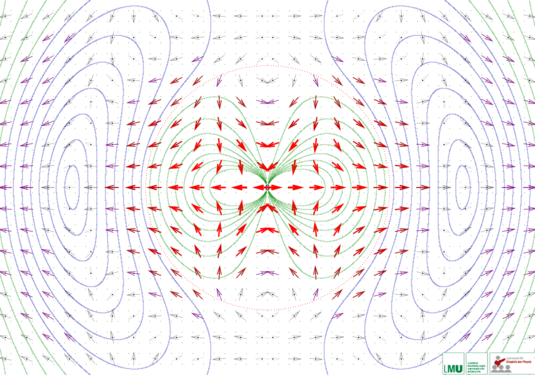

  • Visualisierung der Energieströme:
    Die Energiestromdichte wird durch "Pfeile" dargestellt, die die Richtung des Poynting-Vektors anzeigen. Der Betrag wird durch die Dicke der Ankerpunkte sowie durch die Farbgebung veranschaulicht.

dipol1h_point_000

Bild aus dem Programm DIPOL-ST

dipol1s_000_250 dipol2h_P_64_000_250
Stabdipol Energieströme

Z U    D E M    P R O G R A M M -( html5 Version 1.0)


Fertige Filmclips (für Vorführungen oder leitungsschwache Rechner, z.B. Smartphones):

Videoclips mit verschiedenen Einstellungsmöglichkeiten

Animated Gifs - fertige Filmclips auswählen

  • Informationen für Lehrkräfte

    Sie finden hier fachdidaktische Informationen wie beispielsweise Bezug zum Lehrplan, Vorwissen und Lernvoraussetzungen, Lernschwierigkeiten, Elementarisierung und Literaturhinweise. mehr

  • Lernmaterialien zur Dipolstrahlung

    Hier gibt es Unterrichtsmaterialien zur Dipolstrahlung. Vorgestellt werden u.a. Experimente zur Dipolstrahlung, eine schülergerechte Hinführung zum Programm Dipolstrahlung sowie Arbeitsaufträge für die Arbeit mit dem Programm. mehr
